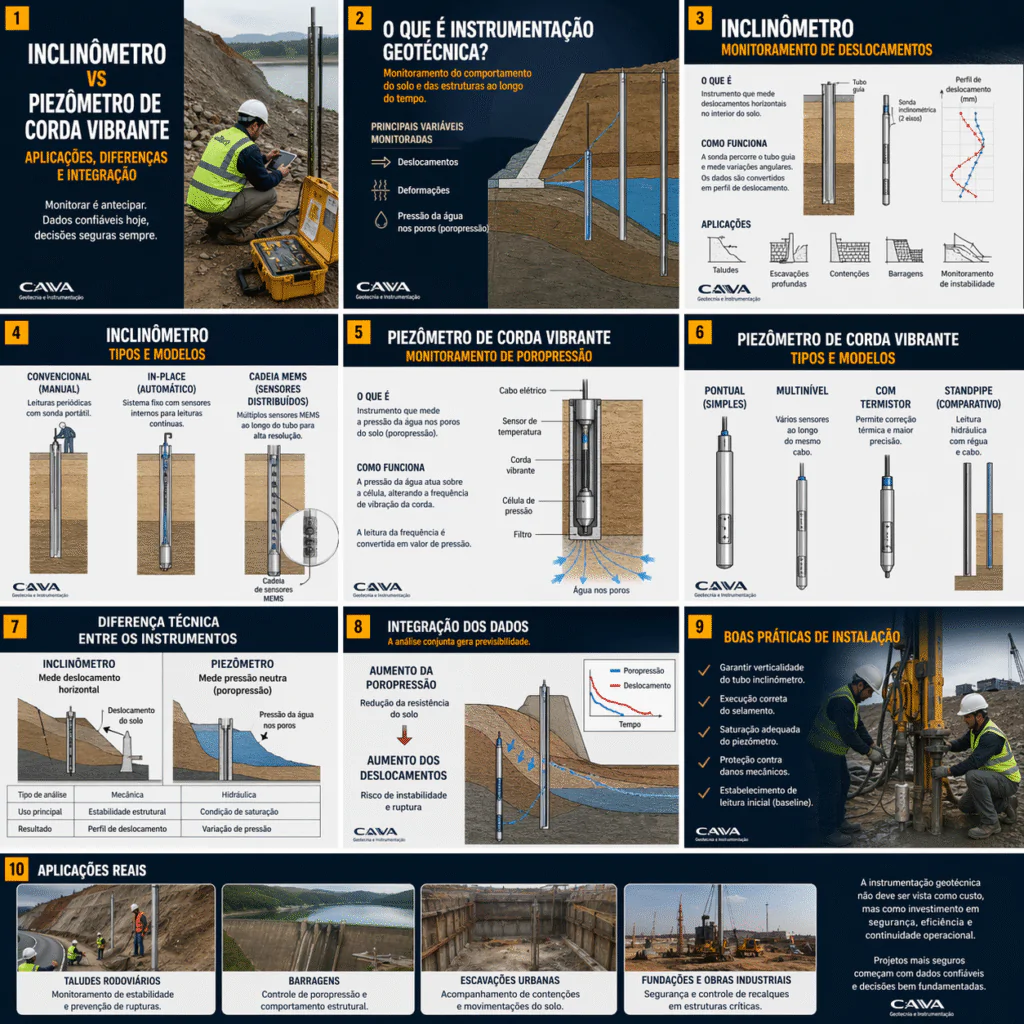

Inclinômetro vs Piezômetro de Corda Vibrante: aplicações, diferenças e integração na instrumentação geotécnica

A instrumentação geotécnica é um dos pilares fundamentais para garantir a segurança, estabilidade e previsibilidade em obras de engenharia civil, mineração e infraestrutura. Entre os principais instrumentos utilizados, destacam-se o inclinômetro e o piezômetro de corda vibrante, cada um com funções específicas, mas altamente complementares.

Neste artigo, você entenderá as diferenças técnicas, aplicações práticas e a importância da integração desses instrumentos para uma gestão eficiente de riscos geotécnicos.

---

O que é instrumentação geotécnica?

A instrumentação geotécnica consiste no monitoramento contínuo do comportamento do solo e das estruturas ao longo do tempo. Seu objetivo é fornecer dados confiáveis para análise e tomada de decisão, reduzindo incertezas e prevenindo falhas.

As principais variáveis monitoradas incluem:

• Deslocamentos do solo
• Deformações estruturais
• Pressão da água nos poros (poropressão)

Esses dados permitem avaliar a evolução do comportamento geotécnico e agir de forma preventiva.

---

Inclinômetro: monitoramento de deslocamentos

O inclinômetro é um instrumento utilizado para medir deslocamentos horizontais no interior do solo. Ele é amplamente aplicado em obras onde há risco de movimentação de massas de solo.

Como funciona o inclinômetro?

O sistema é composto por um tubo guia instalado no solo e uma sonda inclinimétrica que percorre esse tubo. A sonda mede variações angulares ao longo da profundidade, que são posteriormente convertidas em perfil de deslocamento.

Tipos de inclinômetro

• Convencional (manual): leituras periódicas com equipamento portátil
• In-place (automático): sensores fixos para monitoramento contínuo
• Cadeia MEMS: múltiplos sensores distribuídos ao longo do furo, oferecendo alta resolução

Principais aplicações

• Monitoramento de taludes
• Escavações profundas
• Estruturas de contenção
• Barragens
• Áreas com risco de instabilidade

---

Piezômetro de corda vibrante: controle de poropressão

O piezômetro de corda vibrante é responsável por medir a pressão da água nos poros do solo (poropressão), um dos fatores mais críticos para a estabilidade geotécnica.

Como funciona o piezômetro?

A pressão da água atua sobre uma célula interna, alterando a frequência de vibração de uma corda metálica. Essa frequência é convertida em valores de pressão, permitindo o monitoramento preciso das condições hidráulicas do solo.

Tipos de piezômetros

• Pontual (simples): medição em um único ponto
• Multinível: múltiplos sensores ao longo de um mesmo furo
• Com termistor: compensação térmica para maior precisão
• Standpipe (comparativo): método hidráulico convencional

Principais aplicações

• Controle de poropressão em barragens
• Monitoramento de lençol freático
• Avaliação de estabilidade em taludes
• Obras de contenção e fundações

---

Diferença técnica entre inclinômetro e piezômetro

Embora ambos sejam essenciais, suas funções são distintas:

Instrumento	O que mede	Tipo de análise	Resultado
Inclinômetro	Deslocamento horizontal	Mecânica	Perfil de deslocamento
Piezômetro	Pressão da água (poropressão)	Hidráulica	Variação de pressão

Enquanto o inclinômetro avalia o comportamento estrutural do solo, o piezômetro fornece dados sobre as condições hidráulicas.

---

Integração dos dados: o verdadeiro diferencial

A análise isolada de cada instrumento já fornece informações relevantes, mas é na integração dos dados que se obtém o maior valor técnico.

Um exemplo clássico:

• Aumento da poropressão → redução da resistência do solo
• Redução da resistência → aumento dos deslocamentos
• Aumento dos deslocamentos → risco de instabilidade ou ruptura

Essa correlação permite antecipar problemas e tomar decisões antes que ocorram falhas.

---

Boas práticas de instalação

Para garantir a confiabilidade dos dados, é fundamental seguir boas práticas de instalação:

• Garantir a verticalidade do tubo inclinométrico
• Executar corretamente o selamento do furo
• Assegurar a saturação adequada do piezômetro
• Proteger os instrumentos contra danos mecânicos
• Estabelecer leituras iniciais de referência (baseline)

A qualidade da instalação impacta diretamente na precisão das medições.

---

Aplicações reais da instrumentação geotécnica

A utilização combinada de inclinômetros e piezômetros é essencial em:

• Taludes rodoviários e ferroviários
• Barragens de rejeito e hidrelétricas
• Escavações urbanas profundas
• Fundações de obras industriais
• Projetos de mineração

Nesses cenários, o monitoramento contínuo é determinante para garantir segurança operacional e controle de riscos.

---

Conclusão

A instrumentação geotécnica não deve ser vista como custo, mas como investimento estratégico.

O uso integrado de inclinômetros e piezômetros de corda vibrante proporciona:

• Maior previsibilidade
• Redução de riscos
• Tomada de decisão baseada em dados
• Segurança estrutural

Projetos bem-sucedidos são aqueles que se baseiam em informação confiável e monitoramento contínuo.

---

Cava Geotecnia: inteligência aplicada ao seu projeto

Na Cava Geotecnia, atuamos com soluções completas em instrumentação, desde a instalação até a interpretação dos dados, transformando medições em inteligência geotécnica para tomada de decisão.

Entre em contato e descubra como podemos elevar o nível de controle e segurança do seu projeto.

---
